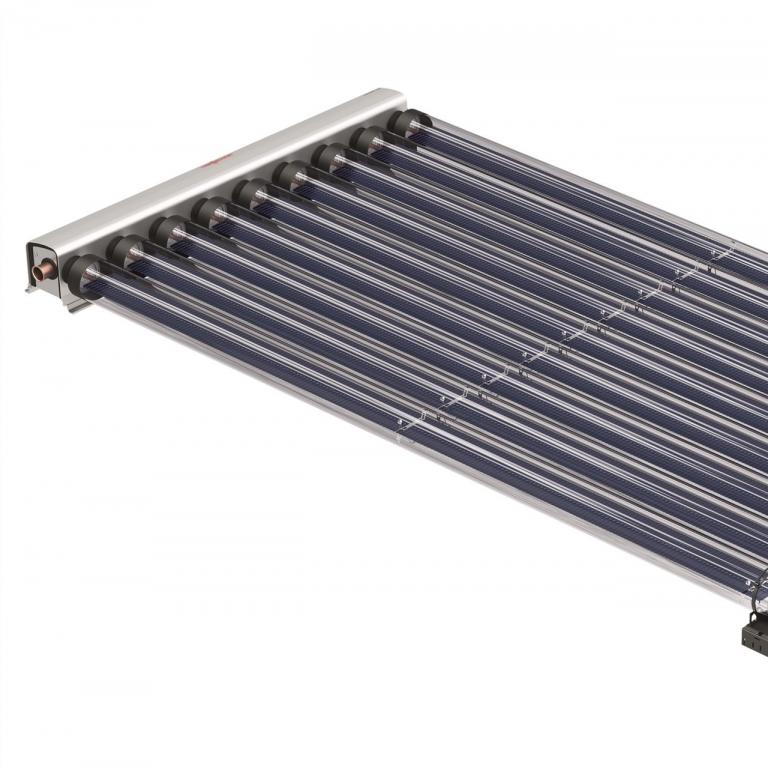

Vitosol 200-TM

Der Vakuum-Röhrenkollektor Vitosol 200-TM wurde insbesondere für die liegende Montage in Großanlagen auf Flachdächern und für Mehrfamilienhäuser konzipiert.

Mit seinen um 45 Grad drehbaren Absorbern lässt er sich ohne erhöhte Verschattung optimal zum Sonnenverlauf ausrichten.

  • Betriebssicher durch ThermProtect
    Die neue automatische Temperaturabschaltung ThermProtect verhindert Überhitzung bei stagnierender Wärmeabnahme und gleichzeitig hoher Sonneneinstrahlung. Damit eignet sich der Vitosol 200-TM auch für Gebäude, die nicht ganzjährig in Betrieb sind, wie etwa Schulen.

  • Maximale Wärmeübertragung
    Der Kollektor arbeitet nach dem Heatpipe-Prinzip, bei dem die Röhren nicht direkt vom Solarmedium durchströmt werden. Stattdessen verdampft ein Trägermedium in der Heatpipe und gibt die Wärme durch Verflüssigung über den Kupfer-Wärmetauscher an das Solarmedium ab. Diese Funktionsweise garantiert einen maximalen optimalen Wärmetransport sowie gute Betriebs- und Serviceeigenschaften.

  • Schnell, einfach und sicher montiert
    Ein Öffnen des Sammlergehäuses beim Einsetzen der Röhren ist nicht erforderlich. Haltekappen in der Fußschiene verhindern ein mögliches Abrutschen der Röhren. Im Servicefall können die Röhren dank Trockener Anbindung auch bei befüllter Anlage schnell, kostengünstig und einfach ausgetauscht werden.

  • Vakuum-Röhrenkollektoren nach dem Heatpipe-Prinzip mit Temperaturabschaltung ThermProtect für hohe Betriebssicherheit

  • Hohe Lebensdauer der Gesamtanlage durch Temperaturabschaltung bei Stagnation im Sommer

  • Schutz vor Überhitzung bei lang anhaltender Sonneneinstrahlung

  • Trockene Anbindung, kein direkter Kontakt zwischen Träger- und Solarmedium, d. h. die einzelne Röhre kann bei gefüllter Anlage ausgetauscht werden

  • Geringerer Flächenbedarf gegenüber Flachkollektoren durch besseren Wirkungsgrad

  • Konstant hohe Leistung ohne Risiko einer Verschmutzung des Absorbers

  • Erhöhte solare Deckung, dadurch geeignet zur Heizungsunterstützung

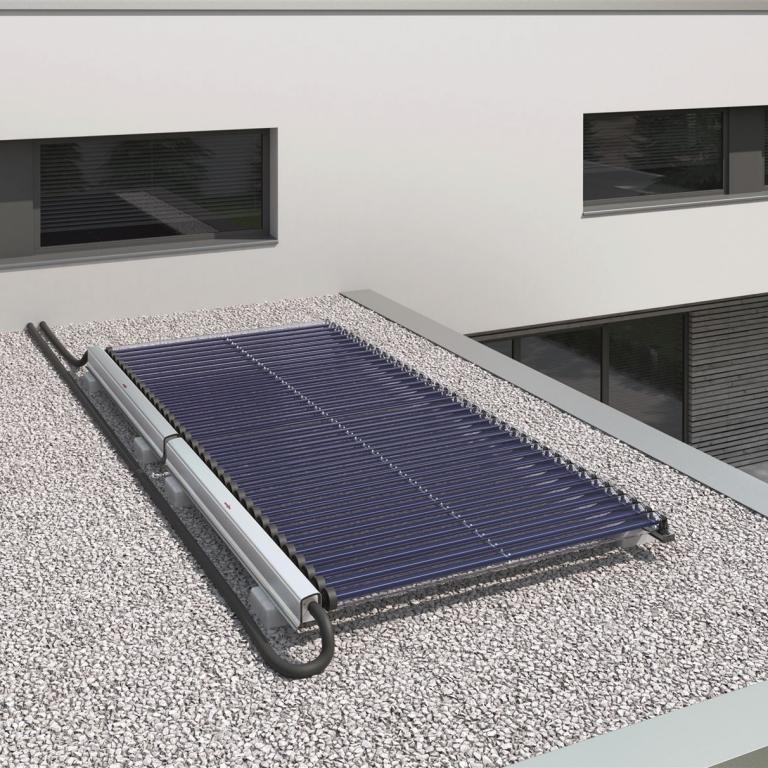

  • Ausgelegt für die liegende Flachdachmontage und größere Anlagen

  • Größerer Röhrenabstand, dadurch geringere Verschattung bei liegender Flachdachmontage

  • Absorber bis +/- 45 Grad ausrichtbar

  • Geringere Servicekosten durch längere Haltbarkeit von Solarkomponenenten und Pumpen aufgrund ThermProtect

  • Vergleichsweise geringere statische Last auf das Gebäude durch niedrigere Balastierung bei liegender Montage

Bruttofläche

2,36 / 5,25 m²

Absorberfläche

1,63 / 3,26 m²

Kollektortyp

Vakuum-Röhrenkollektor

Design

Kollektorgehäuse und Absorberfächen in Dunkelblau ergeben ein einheitliches Gesamtbild

Einsatzbereich

Wohngebäude, Gewerbe, Kommunen | Neubau und Modernisierung

Montageart

Optimiert zur liegenden Flachdachmontage - Röhren drehbar bis zu 45° ohne erhöhte Verschattung durch optimierten Röhrenabstand.

Weitere Merkmale

Zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser über Wärmetauscher sowie Prozesswärme. Durch die Kombination von Solarthermie mit einem Wärmeerzeuger kann in der Regel die Energieeffizienzklasse A+ (als Verbundlabel) für die Heizungsanlage erreicht werden.

Kollektorgehäuse mit hochwirksamer Wärmedämmung

Trockene Anbindung, kein direkter Kontakt zwischen Träger- und Solarmedium

Sammelrohr für wechselseitigen Anschluss

Absorberblech mit selektiver Beschichtung in der Vakuumröhre

Heatpipe mit Temperaturabschaltung ThermProtect

Fußschiene
